目前危廢處理的方式基本可分為資源化利用和無害化處理兩類，而回轉窯焚燒作為一種傳統的無害化處理技術，在危廢處置占據重要地位，由于危廢分類工作不到位，危廢的成分較為復雜，焚燒溫度各有差異，高溫焚燒時產生的熔融物復雜。此外，回轉窯的機械運動使得危廢對內襯耐火材料產生較大的機械應力。因此，作為回轉窯襯里的耐火材料，要求其具有較好的抗侵蝕性能、優異的高溫耐磨性能和抗熱震性能。

選取目前危廢處置回轉窯用幾種典型耐火材料50鉻鋯剛玉磚、30鉻鋯剛玉磚、鉻剛玉磚、高鋁磚、剛玉莫來石磚和鋁鉻碳化硅磚，進行了抗熔渣侵蝕性能研究，試驗熔渣取自合肥某危廢處置回轉窯，其化學組成（ｗ）為Na2O 13.49%,MgO 3.19%，AL2O3 7.18%，SiO2 12.86%，P2O5 6.43%，SO3 14.67%，CL- 7.25%，K2O 3.25%，CaO 9.26%，TiO2 6.85%，Fe2O3 7.94%，ZnO 1.17%，PbO 3.07%。熔渣物相組成復雜，主要物相為NaCL和Na2SO4。將試驗磚制成內孔尺寸為φ25mmX30mm、外形尺寸為70mmX70mmX70mm的坩堝，加入15g危廢熔渣，分別在1100和1300℃保溫24h。沿坩堝孔中心軸剖開，觀察剖面的侵蝕情況，并測量各層厚度。

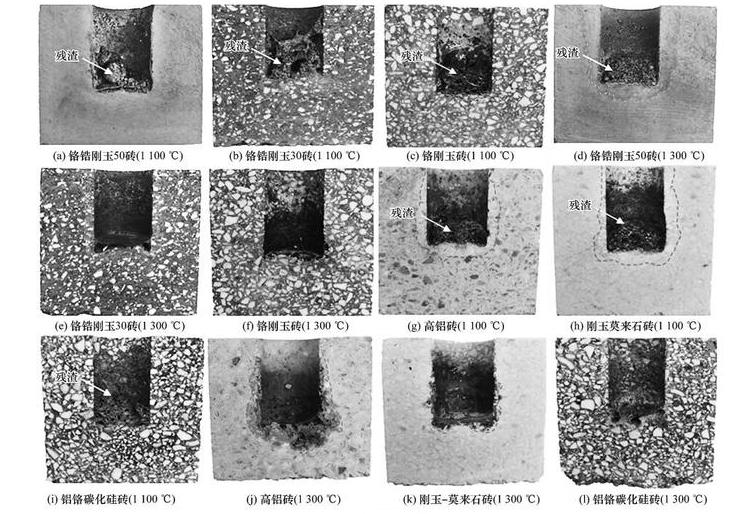

試驗溫度升到1300℃時，６組試樣的熔渣侵蝕和滲透情況顯著加劇，除50鉻鋯剛玉磚和30鉻鋯剛玉磚還殘留有部分熔渣外，其他4組試樣幾乎沒有明顯熔渣殘留。30鉻鋯剛玉磚中的殘渣呈板結狀，而50鉻鋯剛玉磚中的殘渣仍為松散狀態。50鉻鋯剛玉磚依然保持了優異的抗侵蝕性，但出現了熔渣滲透現象，滲透層厚度為7mm。其他5組試樣均出現了不同程度的熔渣侵蝕和熔渣滲透。其中，30鉻鋯剛玉磚被輕微侵蝕，同時滲透程度加大，侵蝕層厚度和滲透層厚度分別為1和9mm；鉻剛玉磚中已無明顯殘渣，侵蝕層和滲透層的厚度分別為2和12mm；高鋁磚侵蝕最為嚴重，已經看不到試樣與渣接觸的界面結構，侵蝕層和滲透層厚度分別為16和3mm；剛玉莫來石磚出現了明顯的侵蝕層（厚度為6mm），但是抗滲透性能較好（厚度僅為2mm）。由于顯氣孔率高，鋁鉻碳化硅磚抗侵蝕和滲透性能均較差，侵蝕層和滲透層厚度分別為5和18mm。

結論；（1）在1100℃侵蝕試驗后，６組試樣均表現出較好的抗侵蝕性能和抗滲透性能，試驗后坩堝內都殘留了大量熔渣。

（2）在1300℃侵蝕試驗后，６組試樣的熔渣侵蝕和滲透行為顯著加劇。50鉻鋯剛玉磚依然保持了較優異的抗侵蝕性，但出現了熔渣滲透現象；30鉻鋯剛玉磚和鉻剛玉磚被輕微侵蝕，同時滲透程度加大；由于氧化鉻在熔渣中的溶解度極低，含鉻試樣具有優異的抗熔渣侵蝕性能，但其抗熔渣滲透性能一般；高鋁磚侵蝕最為嚴重，已經看不到試樣與渣接觸的界面結

構；剛玉莫來石磚工作層被熔渣侵蝕后有鈣長石生成，促進了基體的致密化，阻礙了熔渣的進一步滲透；由于顯氣孔率高，鋁鉻碳化硅磚的抗侵蝕性能和抗滲透性能均較差。

（3）綜合考慮使用性能、經濟和環保等因素，危廢處置回轉窯運行溫度在1100℃左右時，可以優先考慮使用高鋁磚；運行溫度在1300℃左右時，可以優先考慮使用剛玉莫來石磚。
