1 范圍
本標準規(guī)定了鎂鉻磚的分類、技術(shù)要求、試驗方法、質(zhì)量評定程序、包裝、標志、運輸、儲存及質(zhì)量證明書。本標準適用于有色冶煉爐、煉鋼精煉爐、水泥回轉(zhuǎn)窯等工業(yè)窯爐用燒成鎂鉻磚
2 規(guī)范性引用文件
下列文件對于本文件的應(yīng)用是必不可少的。凡是注日期的引用文件，僅所注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。
GB/T 2992.1 耐火磚形狀尺寸 第1部分：通用磚
GB/T 2997 致密定形耐火制品體積密度、顯氣孔率和真氣孔率 試驗方法
GB/T 5070 含鉻耐火材料化學(xué)分析方法
GB/T 5072 耐火材料 常溫耐壓強度試驗方法
GB/T7321 定形耐火制品試樣制備方法
GB/T 10325 定形耐火制品驗收抽樣檢驗規(guī)則
GB/T 10326 定形耐火制品尺寸、外觀及斷面的檢查方法
GB/T 16546 定形耐火制品包裝、標志、運輸和儲存
GB/T 17912 回轉(zhuǎn)窯用耐火磚形狀尺寸
GB/T 18257 回轉(zhuǎn)窯用耐火磚熱面標記
GB/T 20511 耐火制品分型規(guī)則
YB/T 370 耐火制品荷重軟化溫度試驗方法（非示差一升溫法）
YB/T376.1 耐火中頻抗熱震性實驗方法（水急冷法）
YB/T376.2 耐火制品抗熱震性實驗方法（空氣急冷法）
3 術(shù)語和定義 GB/T 10325 界定的以及下列術(shù)語和定義適用于本文件
3.1 直接結(jié)合鎂鉻磚 是指以高純度鎂砂和鉻精礦為主要原料制成的耐火制品
3.2 電熔再結(jié)合鎂鉻磚 是指以電熔鎂鉻砂為主要原料制成的耐火制品
3.3 電熔半再結(jié)合鎂鉻磚 是指以電熔鎂鉻砂和燒結(jié)鎂砂、鉻鐵礦或者預(yù)反應(yīng)鎂鉻砂制成的耐火制品
3.4 普通鎂鉻磚 是指以普通鎂砂和一般耐火級鉻礦為原料制成的耐火制品。
4 分類和形狀尺寸
4.1 磚按所有原料分為直接結(jié)合鎂鉻磚、電熔再結(jié)合鎂鉻磚、電熔半再結(jié)合鎂鉻磚、普通鎂鉻磚四類，按Cr2O3含量不同，直接結(jié)合鎂鉻磚分為7個牌號：電熔再結(jié)合鎂鉻磚分為9個牌號：電熔半再結(jié)合鎂鉻磚分為10個牌號：普通鎂鉻磚分為6個牌號。
其中短橫線前面的字母Z、D、B、M分別為直接結(jié)合、電熔再結(jié)合、半再結(jié)合、鎂鉻磚首個漢字拼音的首個字母的大寫字母，Ge為鉻的拼音：數(shù)字后面的字母A、B分別代表同一鉻含量的不同級別。
4.2 磚的形狀尺寸應(yīng)符合GB/T 2992、GB/T 20511、GB/T17912的規(guī)定，亦可按需方提供的圖紙進行生產(chǎn)。
5 技術(shù)要求

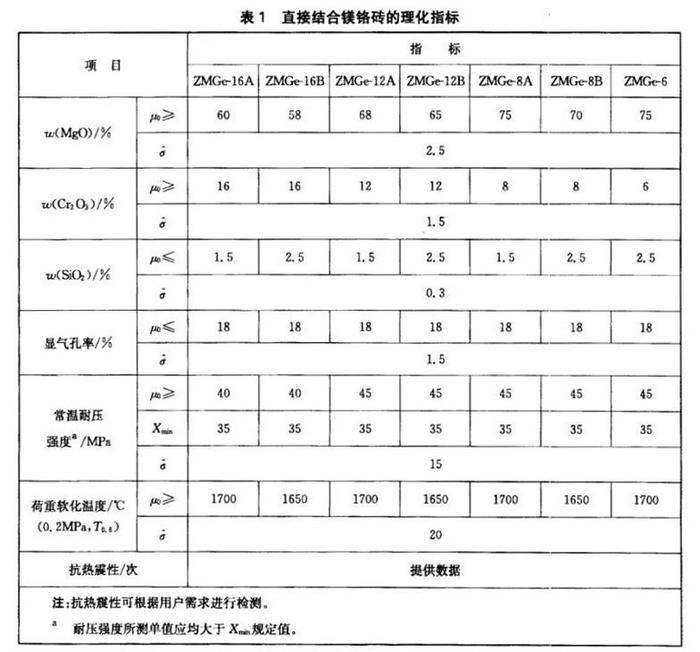

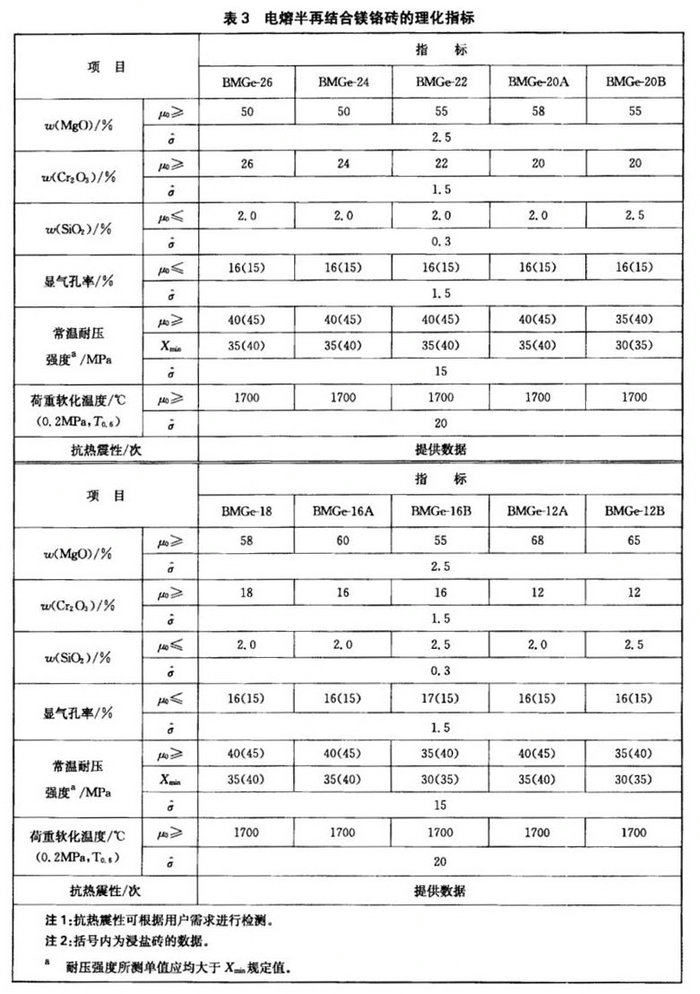

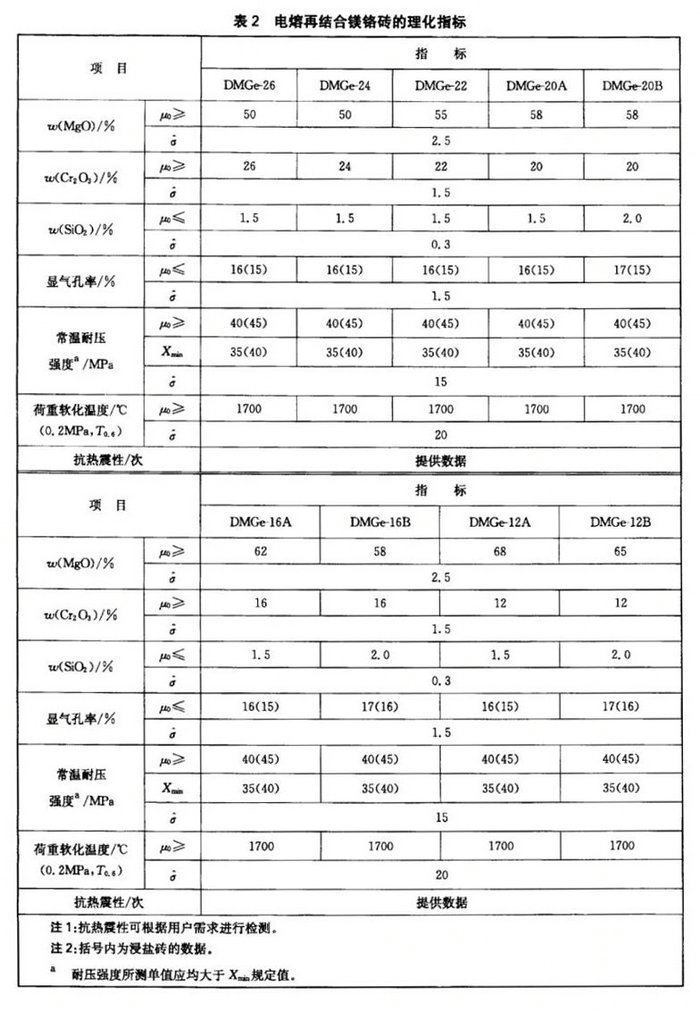

5.1 磚的理化指標應(yīng)符合表1、表2、表3和表4的規(guī)定

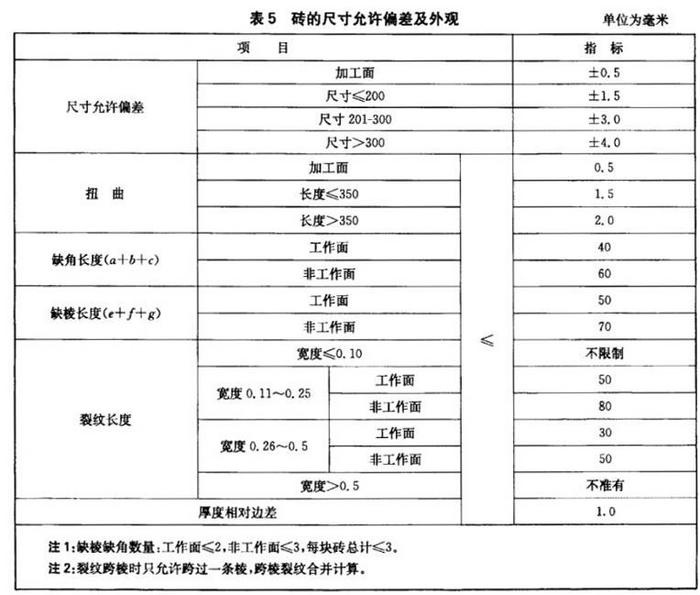

5.2 磚的尺寸允許偏差和外觀應(yīng)符合表5的規(guī)定。
5.3 手工磚及其他特殊要求由供需雙方協(xié)商確定。
6 試驗方法
6.1 磚的檢驗制樣按GB/T 7321進行。
6.2 化學(xué)分析按GB/T 5070進行。
6.3 顯氣孔率的檢驗按GB/T 2997進行。
6.4 常溫耐壓強度的檢驗按 GB/T5072進行。
6.5 荷重軟化溫度的檢驗按 YB/T370進行。
6.6 抗熱震性的檢驗按 YB/T376.1或YB/T376.2進行。
6.7 磚的尺寸、外觀及斷面的檢查按GB/T 10326進行。
7 質(zhì)量評定程序
7.1 組批 產(chǎn)品按同一牌號編批，每批不大于300t。
7.2 抽樣及合格判定規(guī)則 磚的抽樣、驗收按GB/T 10325進行。化學(xué)成分、顯氣孔率、荷重軟化溫度、常溫耐壓強度為驗收檢驗項目。
7.3 合格評定形式 合格評定可采用供方聲明、使用方認定或第三方認證的形式進行。
8 包裝、標志、運輸、儲存及質(zhì)量證明書
8.1 磚采用托盤或根據(jù)用戶要求進行包裝
8.2 磚的運輸和儲存按GB/T 16546規(guī)定進行。
8.3 回轉(zhuǎn)窯用耐火磚熱面標記應(yīng)符合GB/T 18257的規(guī)定，亦可按需方提供的圖紙或要求進行標記。
8.4 磚發(fā)出時應(yīng)附有供方質(zhì)量部門簽發(fā)的質(zhì)量證明書，質(zhì)量證明書應(yīng)載明供方名稱或廠標、需方名稱、發(fā)貨日期、合同號、標準標號、產(chǎn)品名稱、牌號、磚號、批號及相應(yīng)的理化檢驗結(jié)果。
