在市場競爭日趨白熱化的水泥市場，回轉窯耐火磚的選用更能進一步降低熟料的生產成本，具體表現在耐火磚的使用壽命和隔熱效果。目前回轉內用耐火磚有硅莫復相磚、鎂鋁尖晶石磚、鎂鐵尖晶石磚等。為了有效減少回轉窯筒體表面散熱，選用低導熱多層復合莫來石磚替代回轉窯分解帶和過渡帶約47 m的硅莫磚，不僅降低了相應部位筒體表面的散熱，還減輕了窯體的自重為企業生產降低了成本。

一：低導熱多層莫來石磚產品優勢

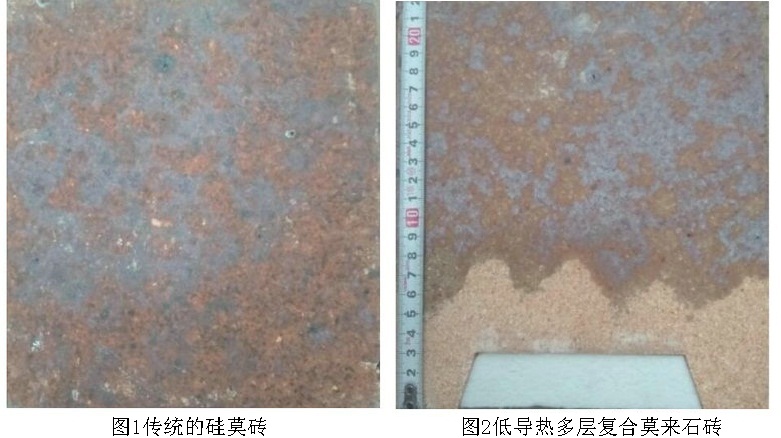

回轉窯分解帶與過渡帶一般選用1650硅莫磚和1680硅莫磚(如圖1),這兩種磚主要以莫來石和部分碳化硅為主要成分，具有優良的熱震穩定性和耐磨性能，為水泥廠回轉窯主選用磚，但在使用上因導熱系數高，窯筒體表面散熱多，造成能耗浪費。針對這種弊病，采用新型隔熱磚，低導熱多層復合莫來石磚(如圖2) ，低導熱多層復合莫來石磚該磚采用同步成型、同步鍛燒工藝，具有工作層、保溫層及隔熱層，構成的三層復合結構。工作層采用電熔莫來石、均化磯土熟料、優質紅柱石及添加劑等材料，具有較強的抗堿侵蝕能力、良好的耐高溫性能、優良的熱震穩定性和高溫強度。保溫層選用莫來石復合原料和優質結合劑，以鋸齒形與工作層互嵌結合耐壓強度達到75 MPa,導熱系數低于1.50 W/ (m • K)。隔熱層采用密度小隔熱效果好、導熱系數低于 0.03 W/ (m • K)的鋯質低導熱材料制成。該磚適用于回轉窯的固相反應帶與分解帶。

二：使用前后散熱對比

原來使用的配磚工藝主要從鍛燒化學反應過程和窯內溫度分布狀況考慮配磚方法，燒成帶以優于掛窯皮的鎂鐵尖晶石磚為主，過渡帶選用抗剝落性能好的鎂鋁尖晶石磚次過渡帶選用耐磨性能好以及耐溫相對高的1680硅莫磚，分解帶用抗侵蝕好的1650硅莫磚。磚型分布有很好的熱穩定性可以很好地適應窯內熱化學反應與使用周期的考量，但缺點是隔熱保溫效果還有所欠缺，窯筒體表面溫度分解帶達到280℃以上，過渡帶達到320 ℃以上，燒成帶達350℃以上。

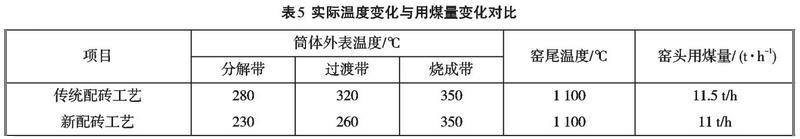

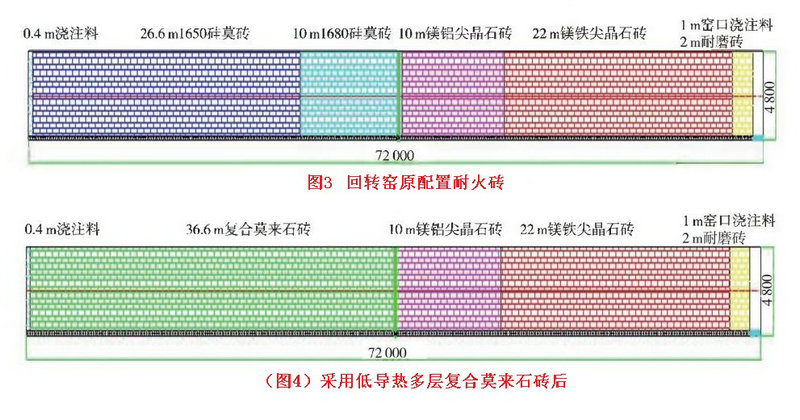

新配磚工藝將分解帶和過渡帶約47 m傳統耐火磚改為低導熱多層復合莫來石磚，對應部位筒體外表溫度下降50〜80℃，有效地降低了筒體外表散熱能耗損失，實際效果見表5。本次優化還帶來了另外兩個效果：一是因為低導熱多層復合莫來石磚的密度比原莫來石磚輕,在一定程度上減輕了窯體的自重，為增加物料負荷騰出了一定空間；二是改善了二檔輪帶與托輪運行環境二檔部位因窯筒體熱輻射強度大，輪帶與托輪一直處于高溫環境下運行，對托輪瓦與輪帶的安全運行有一定影響。在使用低導熱多層復合莫來石磚后二檔以后窯筒體表面溫度整體下降，改善了相應部位設備的運行環境。

為了有效地減少筒體表面散熱，選用低導熱多層復合莫來石磚替代了分解帶和過渡帶47 m的硅莫磚，不僅降低了相應部位筒體表面的散熱，還減輕了窯體的自重改善了二檔輪帶與托輪運行環境。值得注意的是：擋磚圈位置應砌筑不少于兩環耐壓強度高的耐火磚，以防止低導熱多層復合莫來石磚受擠壓應力變化造成低導熱層與保溫層受損。
