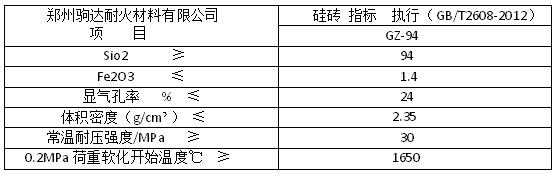

硅磚屬酸性耐火材料，具有良好的抗酸性渣侵蝕的能力，荷重軟化溫度高達(dá)1640～1670℃，在高溫下長(zhǎng)期使用體積比較穩(wěn)定。二氧化硅含量94%以上。真密度2.35g/cm3。具有抗酸性渣侵蝕性能。較高的高溫強(qiáng)度。荷重軟化開(kāi)始溫度1620～1670℃。在高溫下長(zhǎng)期使用不變形。熱震穩(wěn)定性低（水中熱交換為1~4次）以天然硅石為原料，外加適量礦化劑，以促進(jìn)坯體中的石英轉(zhuǎn)化為、鱗石英。在還原氣氛下經(jīng)1350～1430℃緩慢燒成。加熱到1450℃時(shí)約有1.5~2.2%的總體積膨脹，這種殘余膨脹會(huì)使切縫密合，保證砌筑體有良好的氣密性和結(jié)構(gòu)強(qiáng)度。
制造硅磚的原料為硅石。硅石原料的SiO2含量越高，耐火度也越高。有害的雜質(zhì)是Al2O3、K2O、Na2O等，它們嚴(yán)重地降低耐火制品的耐火度。硅磚以SiO2含量不小于96%的硅石為原料，加入礦化劑(如鐵鱗、石灰乳)和結(jié)合劑（如糖蜜、亞硫酸紙漿廢液），經(jīng)混練、成型、干燥、燒成等工序制得。
主要用于煉焦?fàn)t的炭化室和燃燒室的隔墻、煉鋼平爐的蓄熱室和沉渣室、均熱爐、玻璃熔窯的耐火材料和陶瓷的燒成窯等窯爐的拱頂和其他承重部位。也用于熱風(fēng)爐的高溫承重部位和酸性平爐爐頂。
