莫來(lái)石質(zhì)隔熱耐火磚主要是通過(guò)在材料內(nèi)部造孔的方法來(lái)達(dá)到輕質(zhì)、隔熱的效果，因此其制備原理就是向材料中引入氣孔，主要有燃盡物法、泡沫法、化學(xué)反應(yīng)法、多孔材料法、凝膠注模法、冷凍干燥法、原位分解法等常見方法。其中燃盡物法又可因成型方式的不同而分為擠出法和機(jī)壓法。以不同的制備工藝對(duì)莫來(lái)石質(zhì)隔熱耐火磚的性能具有重要影響，為了探索不同工藝對(duì)莫來(lái)石質(zhì)隔熱耐火磚的影響，實(shí)驗(yàn)分別以機(jī)壓法、擠出法和泡沫法三種方式制備莫來(lái)石質(zhì)隔耐火熱磚，并對(duì)其性能做了對(duì)比。
一：實(shí)驗(yàn)
1.1原料，實(shí)驗(yàn)主要原料如下：粘土、煅燒氧化鋁(Al203)＞99%，煅燒莫來(lái)石粉A1203>65%，板狀剛Al203＞99.4%、藍(lán)晶石和硅線石。實(shí)驗(yàn)所用的泡沫劑為十二烷基磺酸鈉，所用的燃盡物為鋸末和聚丙乙烯球，結(jié)合劑為聚乙烯醇(PVA)。
1.2制備，泡沫法：實(shí)驗(yàn)原料按照表1中1 #配比預(yù)混4h后，加入30~35%的水使粉料混成均勻、穩(wěn)定的漿體;然后將泡沫劑加水后髙速攪拌制得穩(wěn)定的泡沫；最后將泥裝與泡沫混合均勻，注入 40mmx40mmx160mm的模具中，并輕微振動(dòng)以除去大氣泡后，置于室溫中自然干燥8~12h，脫模，并于110℃供烤24h后，于1550℃燒成并保溫3h 得到莫來(lái)石質(zhì)隔熱耐火熱磚。
機(jī)壓法：實(shí)驗(yàn)原料按照表1中2 # 配比預(yù)混4h后，將聚乙烯醇稀釋后加入混合均勻的粉末，攪拌10~15min，以5MPa 的壓力擠壓成 114mmx65mmx 230mm的坯磚，經(jīng)110℃烘烤24h 后，于1550℃燒成并保溫3h得到莫來(lái)石質(zhì)隔熱耐火熱磚。
擠出法：實(shí)驗(yàn)原料按照表1中3#配比預(yù)混4h后，加入10~15%的水后攪拌均勻，并經(jīng)過(guò)困料、煉泥等工藝程序以擠出的方式制備出114mmx65mmx230mm的坯磚，經(jīng)110℃烘烤24h后，于1550℃燒成并保溫3h得到莫來(lái)石質(zhì)隔熱耐火熱磚。
1.3表征，在三種成型方式制備試樣的體積密度均為1.0~ 1.1g/cm3的前提下，對(duì)每組試樣的性能進(jìn)行多次測(cè)試 ，取其平均值。
⑴ 試樣燒后線變化率按照采用國(guó)家標(biāo)準(zhǔn)(GB/T5998-2007)進(jìn)行測(cè)定；
(2) 重?zé)�變化率按照國(guó)家標(biāo)準(zhǔn)(GBa 3997.1-1998)進(jìn)行測(cè)定；
(3) 試樣的耐壓強(qiáng)度按照國(guó)家標(biāo)準(zhǔn)（GB/T 3997.2-1998)進(jìn)行測(cè)定；
(4) 試樣的熱導(dǎo)率按照冶金行業(yè)標(biāo)準(zhǔn)（YB/T4130- 2005)使用平板導(dǎo)熱儀(PBD-12-4Y)進(jìn)行測(cè)定；
(5) 試樣的高溫荷重軟化溫度按照國(guó)家標(biāo)準(zhǔn) (GB/T5989-1998)規(guī)定，以示差-升溫法進(jìn)行測(cè)定。
2 結(jié)果與討論
2.1成型方式對(duì)線變化的影響

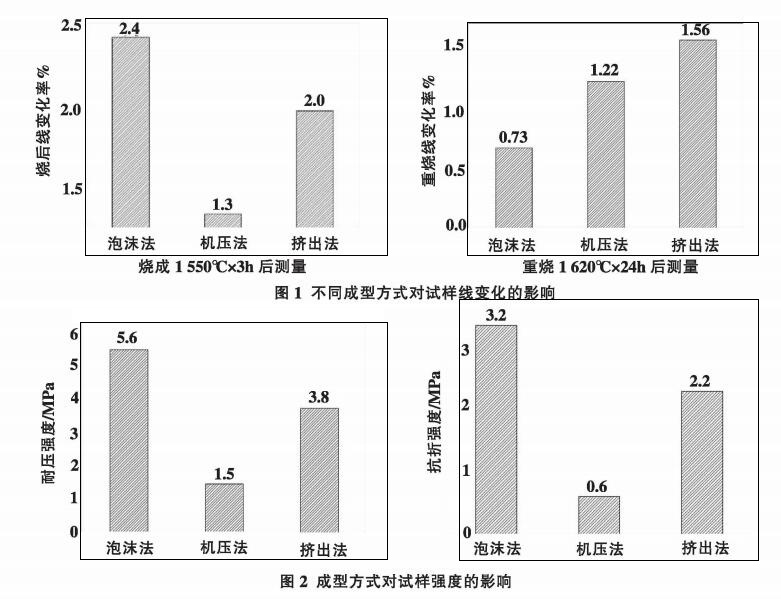

從圖1可以看出，莫來(lái)石質(zhì)隔熱耐火磚試樣經(jīng)1550℃燒成3h后，采用泡沫法制備的樣品線收縮率最大，達(dá)到2.4%;而采用擠壓法制備的樣品線收縮率最小，僅為1.3%。進(jìn)一步將試樣在1620℃的溫度下重?zé)?/span>12h，采用泡沫法制備的樣品重?zé)�收縮率反而最小為0.73%;而采用擠出成型方式制備的樣品重?zé)�收縮率最大，達(dá)到了1.56%。
采用泡沫法制備的莫來(lái)石質(zhì)隔熱耐火磚具有燒后線收縮率大而重?zé)�收縮率小的特點(diǎn)，其主要原因是其結(jié)構(gòu)更加均勻，氣孔的孔徑分布呈現(xiàn)微-納米共存的兩極分布，燒結(jié)更加充分導(dǎo)致的。另一方面，采用機(jī)壓法制備的莫來(lái)石質(zhì)隔熱耐火磚燒后線收縮率和重?zé)�收縮率均比以擠出法制備的要小，這主要是成型過(guò)程的受力方向不同所致，采用機(jī)壓法制備的樣品在燒成過(guò)程中會(huì)產(chǎn)生一定程度的膨脹。
2.2成型方式對(duì)強(qiáng)度的影響
從圖2可以看出，采用泡沫法制備的莫來(lái)石質(zhì)隔熱耐火磚具有較好的耐壓強(qiáng)度和抗折強(qiáng)度，耐壓強(qiáng)度達(dá)到5.6MPa，抗折強(qiáng)度達(dá)到3.2MPa;而采用機(jī)壓法制備的樣品耐壓強(qiáng)度和抗折強(qiáng)度均很低，僅為前者的 1/4。后者強(qiáng)度偏低的主要原因是機(jī)壓成型過(guò)程中造孔劑的“彈性后效”效應(yīng)，這導(dǎo)致了制品出現(xiàn)內(nèi)部裂紋。
3 結(jié) 論：通過(guò)比較三種不同成型方式制備的莫來(lái)石輕質(zhì)隔熱磚的性能，我們可以看出，采用泡沫法具有隔熱效果好、強(qiáng)度好、重?zé)�變化率小等優(yōu)點(diǎn)，因而具有明顯的優(yōu)勢(shì)。
