耐火澆注料往往以散狀混合料的形式供貨，筑襯施工在現(xiàn)場(chǎng)實(shí)施。通過(guò)向耐火澆注料中加入一定數(shù)量的水，將干粉料與適當(dāng)?shù)乃旌现瞥赡突饾沧⒘稀w系漿體（糊狀）以后即可進(jìn)行施工（澆注）。在通常的情況下，振動(dòng)成型耐火澆注料和耐火搗打料一樣，也需要支架模板才能進(jìn)行筑襯施工。施工體就地養(yǎng)護(hù)、硬化、脫模烘干然后交付使用。
耐火澆注料漿體的施工性能的好壞，直接決定其流動(dòng)性（有時(shí)也包括觸變性）。可見，水也是耐火澆注料中的關(guān)鍵結(jié)合劑，它在耐火澆注料的澆注過(guò)程中起到媒介作用，可保證耐火澆注料漿體具有一定的觸變性和流動(dòng)性（施工性能），而硬化以后又能獲得致密的澆注構(gòu)件或者襯體，使之具有較好的結(jié)合性能和機(jī)械強(qiáng)度等。不過(guò)，為了獲得較佳的耐火澆注構(gòu)件或者襯體，其用水量需要進(jìn)行嚴(yán)格控制。因?yàn)樵黾佑盟浚ㄓ盟扛撸⿻?huì)導(dǎo)致骨料同粉料分離沉積，使耐火澆注構(gòu)件或者（整體）襯體在干燥過(guò)程中由于大量水分在逸出時(shí)產(chǎn)生較多的孔隙（氣孔），從而會(huì)導(dǎo)致其結(jié)構(gòu)疏松，性能下降，一級(jí)燒成后一些重要性能，如強(qiáng)度降低，抗侵蝕性下降等。
從原理上看，如果水首先僅填充顆粒之間的空隙的話，那就能通過(guò)最大化粉料的堆積密度達(dá)到減少用水量的目的。然而，最大的堆積密度會(huì)導(dǎo)致最小的流動(dòng)性。一般認(rèn)為自流耐火澆注料理想的安德森系數(shù)應(yīng)是q=0.22，因?yàn)檫@種顆粒級(jí)配可以減少粗顆粒之間的內(nèi)在干擾（MPS值高）。這就說(shuō)明：為了限制用水量，即可通過(guò)一種機(jī)制細(xì)粉來(lái)改善耐火澆注料的流動(dòng)性，這種改善耐火澆注料流動(dòng)性的組分稱為助流劑（細(xì)顆粒也是助流劑）。因?yàn)檫@種助流劑增加了粗顆粒之間的距離，減少了粗顆粒之間的內(nèi)在干擾，從而提高了耐火澆注料漿體的流動(dòng)性。
雖然粗顆粒會(huì)降低耐火澆注料漿體的流動(dòng)性，但它卻能提高耐火澆注體后的機(jī)械強(qiáng)度，減輕燒后收縮，降低材料成本。另外，粗顆粒（骨料）還可以為耐火澆注構(gòu)件或者襯體在干燥過(guò)程中水蒸氣逸出時(shí)建立安全通道，避免在水蒸氣逸出時(shí)導(dǎo)致耐火澆注料構(gòu)件或者襯體的組織結(jié)構(gòu)產(chǎn)生嚴(yán)重的破壞，而保證材料結(jié)構(gòu)的完整性。
在限制用水量的條件下，要確保耐火澆注料漿體的施工性能，往往需要使用表面活性劑即減水劑（塑化劑）或者分散劑來(lái)提高耐火澆注料漿體的觸變性和流動(dòng)性，以使耐火澆注料漿體能獲得性能理想的澆注施工性能。通常，都采用復(fù)合表面活性劑來(lái)提高耐火澆注料漿體的觸變性和流動(dòng)性以達(dá)到最佳的減水效果，提高漿體的澆注施工性能。

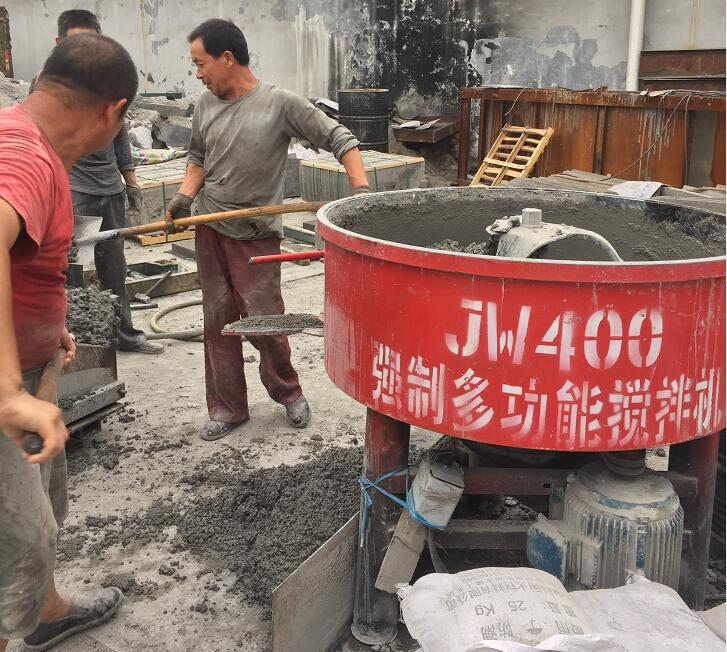

耐火澆注料+水混合制成耐火澆注料漿體是其施工中極為重要的工序。混合是在專門的混合設(shè)備中以恒定的速度完成的。在混合過(guò)程中產(chǎn)生的混合作用力，混合均勻所需要的時(shí)間以及耐火澆注料都會(huì)提高。
耐火澆注料混合物中都含有一定數(shù)量的細(xì)粉和微粉，而粉體一般具有自然團(tuán)聚傾向。粒子的黏附團(tuán)聚的作用力是和水存在下的毛細(xì)管力，而且兩者在不同組成粉體中的作用更加復(fù)雜。
在加水初期，粒子會(huì)被所謂的吸附層的液膜覆蓋，同時(shí)粒子間出現(xiàn)連接“液橋”。吸附層重疊便產(chǎn)生了吸附力而導(dǎo)致粒子聚結(jié)。該吸附力隨著粒子的接觸面而擴(kuò)大而增大，隨之便提高了團(tuán)聚體的強(qiáng)度。
在進(jìn)一步加水或改善粒子中水使之分開時(shí)，由可提高被水包裹粒子的數(shù)量，同時(shí)增大轉(zhuǎn)矩。
當(dāng)水含量達(dá)到臨界（轉(zhuǎn)折）水平時(shí)，便會(huì)在粒子間形成“液橋”。系統(tǒng)的抗剪切力則急劇增大（此時(shí)有毛細(xì)管吸引力作用）。通常，抗剪切力是隨著粒子表面積的增加(即粉料粒徑的減小)而增大（因?yàn)橛羞^(guò)量的“液橋”形成）
當(dāng)耐火澆注料中水正好足以充填粒子間的空隙（氣孔），并覆蓋粒子表面達(dá)到臨界值（轉(zhuǎn)折點(diǎn)處）時(shí)，毛細(xì)管力最強(qiáng)。進(jìn)一步加水便會(huì)導(dǎo)致“液橋”數(shù)量急劇減少，隨之泥料（漿體）的抗剪切力也會(huì)下降。
耐火澆注料在加水混合的初期階段往往會(huì)形成含水的團(tuán)聚體（有的團(tuán)聚體內(nèi)還包裹有大量的自由水即非吸附水），它會(huì)嚴(yán)重影響耐火澆注料漿體的流變性能。因此，只有將這些團(tuán)聚體打散以形成較小的移動(dòng)單位（粒子或粒子團(tuán)），耐火澆注料漿體才能具有流變性能。
