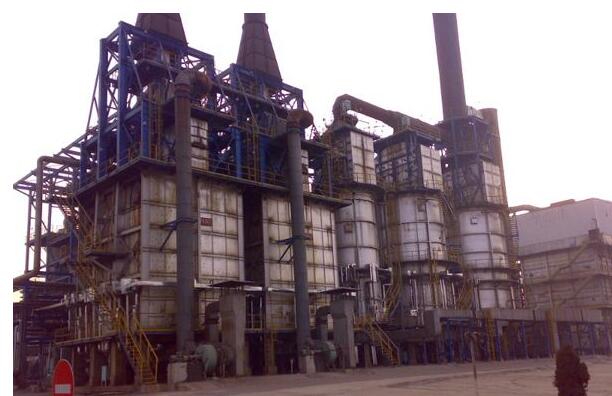

管式爐由加熱爐本體和余熱回收系統組成，管式加熱爐爐體內設置有煙囪檔板，加熱爐本體于煙囪檔板下方設置有高溫煙氣出口，余熱回收系統包括空氣預熱器，其特征在于：空氣預熱器由非冷凝式空氣預熱器和冷凝式空氣預熱器兩段組成。
管式電阻爐的結構：
管式電阻爐外形呈一橫置的圓柱體，它安置于由薄鋼板制成的底座上。爐殼用薄鋼板圈焊而成,工作室為碳化硅或氧化鋁耐火材料制成的管形爐膛，爐膛外表面制有螺旋形的單絲槽，鐵鉻鋁合金絲繞于絲槽內。爐膛兩端用耐火材料制成的爐圈固定于爐蓋上。爐膛與爐殼之間用硅酸鋁耐火纖維制品等材料砌筑為保溫層。
管式電阻爐的應用范圍：
管式電阻爐供實驗室、工礦企業、科研等單位作化學分析、物理測定及熱電偶檢定等加熱用。單管定碳爐以硅碳棒為加熱元件，用于分析、測定普通鋼或合金鋼中含碳及硫量時加熱用。本系列管式電阻爐為周期作業式電爐，可供工礦企業、科研等單位、實驗室和車間作化學分析、物理測定和熱電偶鑒定等加熱之用。
管式電阻爐的安全使用：
在關鍵部位安裝有聲、光警報裝置和安全聯鎖保護裝置，確保安全，其設備安全設施達到國家規定的安全標準，包括：
(1)超溫斷偶報警及保護;充氣異常;接地保護;短路保護等。
(2)爐蓋關緊、真空度滿足要求，方可啟動加熱。
(3)如果熱電偶斷裂或爐內溫度超溫，則爐子自動停止加熱。
(4)設備斷水時，爐子自動停止加熱。
(5)爐內過壓力時，安全泄壓閥自動泄壓，確保系統運行安全。
