生產低蠕變高鋁磚的原料是II等高鋁礬土熟料（吸水率≤4%）、純度較高的硅線石、AL2O3含量大于99%的白剛玉和質地較純的蘇州土。首先，將硅線石、白剛玉及適量粘土按一定比例配制，(以形成的莫來石最多為宜)共同細磨至小于0.08mm占90%以上。以剛玉砂和硅線石混合料作中顆粒，臨界粒度3mm的II等高鋁礬土熟料為粗顆粒。顆粒配比如下：粗中細為4:2:4。
將粗顆粒、中顆粒置于混碾機中混合2~3min，加入結合劑混勻后再加入細粉，混煉12min .配料粒度組成（%）：＞3mm 1.4-2.3 ：3~2mm 1.83-22.1: 2~1mm 18.7-24.8: 1~0.5mm 12.1~14.4： 0.5~0.1mm 4.6~5.2： ＜0.1mm 39.5~41.6：水分3.2。

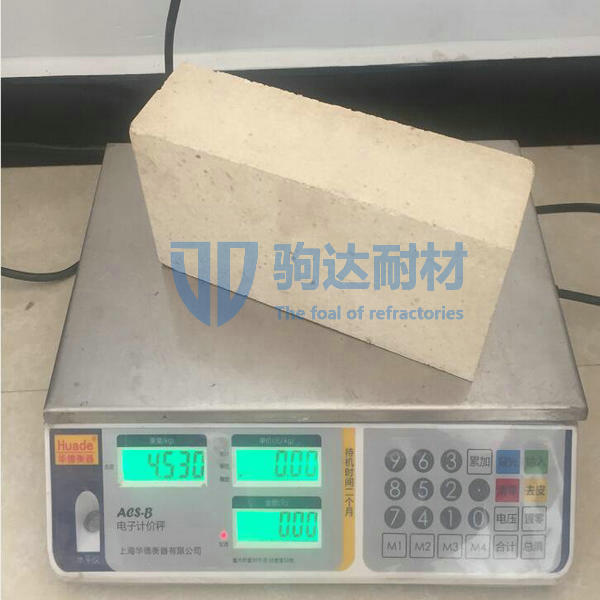

泥料經8h困料，用300t 磨檫壓磚機成型，坯體氣孔率≤20%，體積密度大于2.78g/cm³。坯體經140~160℃烘干，烘干后的殘余水分≤1%。將烘干后的坯體置于倒焰窯中燒成，最終燒成溫度1530℃。該制品的顯氣孔率為 18~20%，體積密度2.76g/cm³，耐壓強度51.3~69.4MPa，重燒收縮—0.4%，1490℃，0.2MPa，50h的蠕變率0.56%。該制品可用作大型高爐熱風爐用磚。
