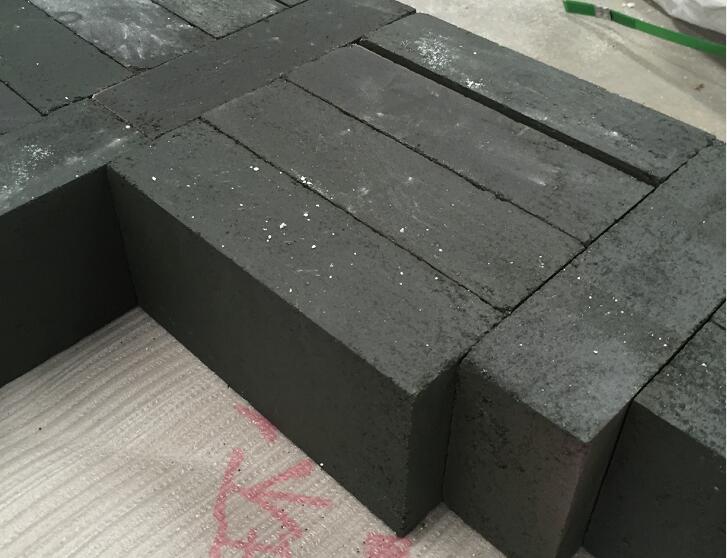

致密氧化鉻磚，制品主要成分為Cr203，其質量分數一般在90％以上。由于純氧化鉻材料很難燒結，因此必須引入燒結助劑TiO或根據需要添加少量Zr02。

主成分Cr203，賦予致密Cr203，制品優良的抗侵蝕性能，可廣泛用于與玻璃液接觸的高侵蝕區，其主要原因可能有以下幾點1：Cr203在玻璃液中溶解度極低；2高含量Cr203燒結體與玻璃液接觸角大，潤濕性差；3：Cr203溶解到渣中增加了渣液黏度，而高黏度渣則成為耐火材料保護層，能有效降低侵蝕速率。TiO的加入主要起促進Cr203，燒結的作用。Cr—0體系中高揮發性物質的存在決定了致密Cr203制品燒結時對氧分壓的密切關聯性。對于“純”氧化鉻材料而言，只有達到反應方程4/3Cr(s)+02(g)一2/3Cr20，(s)的平衡氧分壓時，Cr203穩定存在，Cr203才能實現致密化燒結。研究認為，Ti4+的離子半徑(0．068 rim)與Cr³⁺的(0．069 am)很接近，Ti⁴⁺很容易進入Cr203，晶格內并置換cr³⁺，置換產生晶格缺陷及伴隨發生的晶格畸變,有利于Cr203，燒結；添加 Tio2后，在較高氧分壓下就可使氧化鉻材料燒結。同時，TiO2對無堿玻璃液具有良好的相容性，不會產生結石和氣泡，因而不影響池窯拉絲的連續作業。因此，在生產致密Cr203，制品時，普遍采用TiO2：作為添加劑，加入量(硼)一般為3％一4％，過多易形成鈦鉻化合物Cr₂Ti_n-2 O_2n-1 （3＜n＜5）

在致密氧化鉻磚，制品中加入m—ZrO2：微粉主要起提高抗熱震性的作用。這是利用氧化鋯和氧化鉻基質之間的熱膨脹系數差異和m—ZrO：相變增韌原理，使制品在加熱和冷卻過程中產生顯微裂紋，以阻止制品在使用過程因熱應力和機械應力作用引起的裂紋擴展，起緩沖應力的作用；同時，m-ZrO2：在燒結過程中不與Cr203，反應，并位于Cr203，晶粒邊界，阻止了晶界遷移。有利于氣孔排除，從而起到促進燒結的作用。
