在耐火澆注料中加入鋼纖維已經不是什么新型技術了，對于在當下的耐火澆注料生產中可以在多款產品里加入鋼纖維，但是仍然有很多的廠家不明白加入鋼纖維的真實用途是什么及加入多少數量為最合適。
鋼纖維加入耐火澆注料是在耐火澆注料中加入適量的不銹鋼纖維，大大的提高其耐火澆注料的抗熱震穩(wěn)定性能。與不加的相比，其抗機械沖擊性能提高0.8~3倍，經10次急冷急熱處理后，其抗折強度提高80%，當加入量以3%為宜時候，使用溫度極限在1400℃。

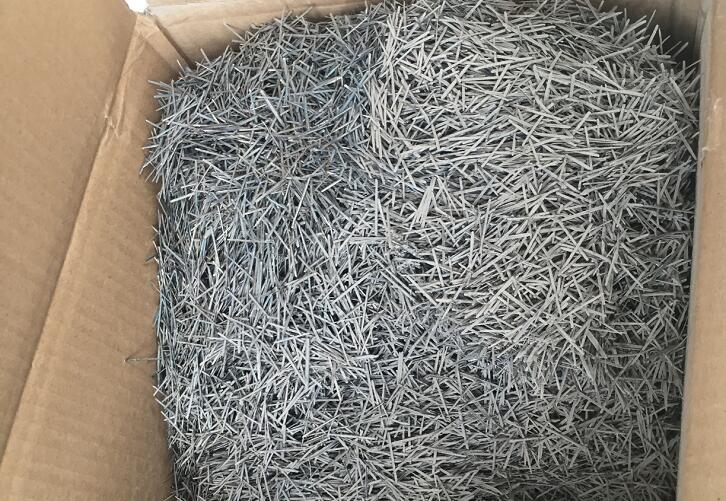

鋼纖維一般分為炭鋼纖維和不銹鋼鋼纖維兩大類，炭鋼纖維主要用于混凝土制品。高溫材料中一般采用不銹鋼纖維，本試驗選用熔抽法不銹鋼纖維310#，近似鋼號為1Cr25Ni20Si2,使用溫度1350℃化學成分見下表：

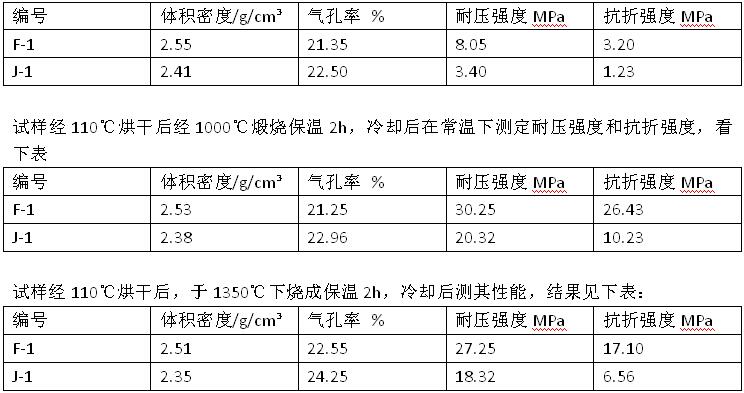

以高鋁結合澆注料作為基體。配制F、 J兩種耐火澆注料其中F-1為加入鋼纖維，J-1為不加入鋼纖維，將上述兩種材料配制成為：70X70X70，40X40X130的試塊，經過4組試驗測其物理性能。將會形成明顯的對比，看下表是試樣經24h自然干燥，再經110℃烘干4h，測其強度的對比
由上表可以看出，在1000℃以前加入鋼纖維的耐火澆注料F-1顯示出其增強作用，耐壓強度和抗折強度均有所提高，1350℃燒后出現耐壓強度和抗折強度的降低，主要是因試樣較小，在電爐中經2h 保溫，磚體基本燒結，鋼纖維在此溫度下已失去韌性，容易斷裂，與使用條件有所不同，工業(yè)爐有較厚的砌體，從工作面到外壁沿厚度方向存在著溫度梯度。因此加入鋼纖維的高鋁質耐火澆注料使用溫度在1200~1350℃之間最為合適。
最后總結三點：（1）加入鋼纖維的耐火澆注料在改善其耐急冷急熱、抗機械沖擊性能上有顯著的優(yōu)越性。（2）310#鋼纖維的使用溫度極限在1300℃。（3）鋼纖維的加入量以3%為宜，考慮到鋼纖維的價格昂貴，加入量在3%的基礎上可降低0.5%~1%。
