抗熱震穩定性的是耐火磚或者耐火澆注料的一種物理指標，其定義（官方版）是指試樣抵抗溫度急劇變化作用下不破壞的能力。它又稱為急冷急熱性、溫度急變抵抗性和熱穩定性。通俗的講就是指耐火澆注料在使用過程中，溫度的升高或降低是不可避免，使之產生膨脹和收縮即產生的熱應力。當這種熱應力超過材料的自身結構強度時，就發生了開裂或剝落，甚至襯體崩潰。因此，該性能是判斷材料質量的重要指標，也是設計選材和使用操作的依據之一。
高強黏土耐火澆注料是耐火澆注料中一種比較常用的耐火澆注料多用于高溫窯爐設備中這種耐火澆注料最主要的特性是在高溫1300℃下燒后強度不下降、或整個強度均比普通粘土耐火澆注料的高，則稱為是高強粘土耐火澆注料。

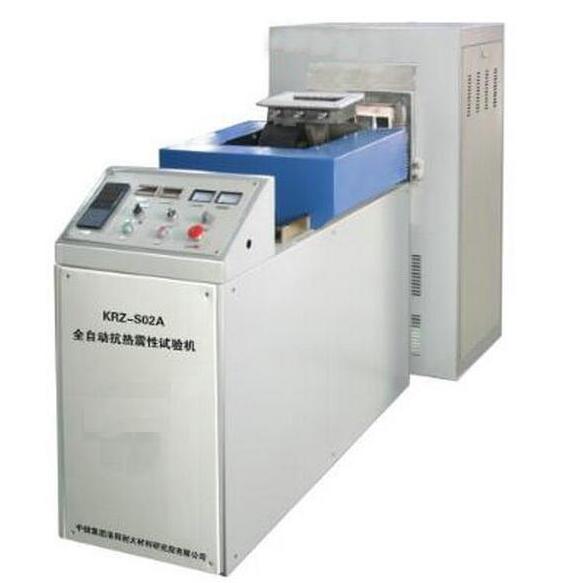

高強粘土耐火澆注料的抗熱震性能的測試方法目前執行的是GB/T30873-2014耐火材料抗熱震性試驗方法分為三類即：水急冷法、空氣急冷法和空氣自然冷法，其中的原理是在規定的試驗溫度和冷卻介質條件下，一定形狀和尺寸的試樣，在經受急熱急冷的溫度突變后，根據其破損程度來確定耐火材料的抗熱震性。使用的耐火材料范圍包括有致密硅酸鋁質耐火材料，而不適合用于堿性耐火材料、硅質耐火材料、熔鑄耐火材料、顯氣孔率大于45%的耐火材料或與水產生化學作用以及因熱震次數太少而難以判定其抗熱震性能優劣的耐火材料等。取樣的過程按照定形耐火制品GB/T 10325、不定型按GB/T 17617的規定進行，或協商確定。其中試樣的形狀尺寸和制備采用230mmX114mmX65（75）mm的直形磚試樣。定形耐火制品試樣的制備按照GB/T 7321的規定進行。當磚型較大時，可以在大磚上切取復合上述尺寸要求的試樣，每塊制品只能切取一個試樣。高強粘土耐火澆注料的抗熱震性能的測試方法試樣的制備按YB/T 5116、YB/T 5202.1或相關規定進行。
高強黏土耐火澆注料的性能是優良的，即常溫強度較高、高溫性能較好，因此應用面擴大、使用效果顯著、但因該料較致密自由水和結合水在烘爐時排除較困難，故應緩慢烘烤，特別是在600℃前，尤其要注意。否則，施工體易出現裂紋。甚至崩潰現象。
