輕質(zhì)隔熱澆注料

添加時間：2018年5月23日瀏覽次數(shù)：次

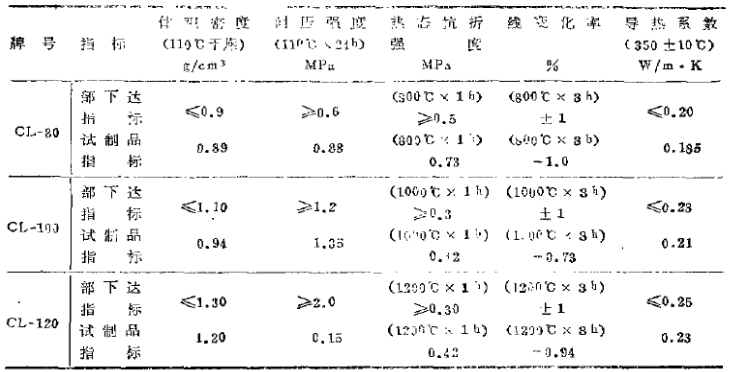

　　本實驗選用500#礬土水泥作結(jié)合劑，輕質(zhì)陶粒序作骨料，輕質(zhì)磚的副產(chǎn)品做粉料，并加入少量添加劑制成了輕質(zhì)隔熱澆注料。經(jīng)試驗及使用結(jié)果表明，該制品的各項技術(shù)指標均達到了冶金部下達的同類產(chǎn)品水平。文中附有各項技術(shù)指標比較表積制品的容重與耐壓強度、導熱系數(shù)的關(guān)系圖。

　　寶鋼二期工程用輕質(zhì)隔熱澆注材料原計劃采用日本產(chǎn)品，根據(jù)冶金部要立足于國內(nèi)供應，為國家節(jié)省外匯的要求，我廠承擔了6個定形牌號和9個不定形牌號的研制任務。研制成功的CL-80、CL-100、CL-120輕質(zhì)澆注料通過了冶金部組織的部級鑒定。該產(chǎn)品的各項技術(shù)指標均達到了日本牌號 CL-80、CL-100、CL-120的產(chǎn)品水平，已在國內(nèi)一些鋼鐵企業(yè)中進行了實際應用，并取得了良好的效果，可以取代日本同類產(chǎn)品，用于寶鋼二期工程。

　　1 日本牌號輕質(zhì)隔熱澆注料的技術(shù)指標

　　日本牌號GL-80、CL-100, CL-120輕質(zhì)隔熱澆注料具有容重小，高溫下線變化率低，抗折強度高，導熱系數(shù)小等特點，其技術(shù)指標見表1。

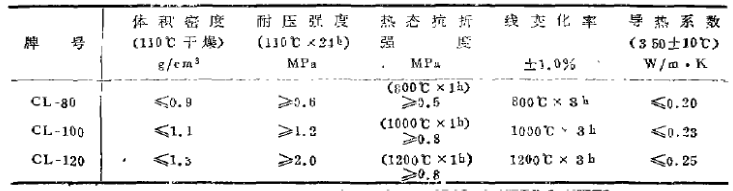

　　日本牌號澆注料的技術(shù)指標表1

　　2 研制過锃

　　根據(jù)日本牌號澆注料的技術(shù)指標，確定了我廠選擇原料的原則是要結(jié)合我國現(xiàn)有原料的資源;原料的自身容重小，強度高，高溫下線膨脹及收縮小，并具有親水性、合易性、穩(wěn)定性好等優(yōu)點。

　　2.1骨料的選擇

　　試驗證明，當結(jié)合劑的加入量確定后，輕質(zhì)澆往料的強度是隨著骨料自身強度的增大商增大的。選用了我廠生產(chǎn)的輕質(zhì)陶粒作為骨料，其化學成分見表2。

　　2、2 粉料的選擇

　　利用我廠輕質(zhì)磚的加工副產(chǎn)品作為粉料，粒度在100目以下，化學成分見表2。

　　2.3添加劑的選擇

　　選用江蘇畨常州市化學試劑廠生產(chǎn)的AF-1型減水劑及CFA型促凝劑作為添加劑。

　　2.4結(jié)合劑的選擇

　　在各種原料確定的基礎上，輕質(zhì)澆注枓的強度是隨結(jié)合劑標號和用量的增加而提高的。但標號過高或用量過多不僅容重大，水化熱高，線收縮大，而且也不經(jīng)濟。為此選用500#礬土水泥作為結(jié)含劑，其化學成分見表2。

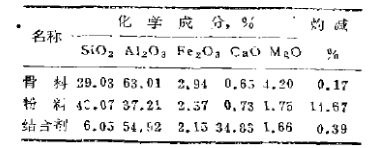

　　原料的化學成分表2

　　3試驗結(jié)果與討論

　　輕質(zhì)隔熱澆注料要有良好的隔熱性，并能承受一定的壓力。這些性能都與制品的容重有關(guān)。

　　把骨料、結(jié)合劑、扮料和添加劑按比例配好，加入適量的水混合均勻，搗固成型。脫膜后濕養(yǎng)護3天，然后進行各項性能的試驗。

　　3.1 強度與容重的關(guān)系

　　將試塊經(jīng)110℃干燥24小時后，測定其容重。并對骨料、結(jié)合劑、粉料成分相同而容重不同的試塊進行耐壓強度的測定。測定結(jié)果表明。在骨料、結(jié)含劑、粉料成分相同的條件下，試塊容重越大，耐壓強度越高，見圖1。

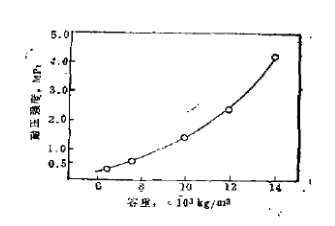

　　圖1 耐壓強度與容重的關(guān)系

　　3.2不同溫度下強度的變化

　　將試塊經(jīng)110℃干燥24小時后，分別在400℃，600℃，800℃，1000℃，1100℃焙燒24小時，待冷卻后測定其耐壓強度和抗折強度。試驗結(jié)果表明、用水泥作結(jié)合劑的輕質(zhì)澆注料，中溫耐壓強度和抗折強度都低，表現(xiàn)明顯的溫度是100〜1000℃。原因是隨著加熱溫度的升高，結(jié)晶水逐漸排出，水合相被破壞。但是加入添吋劑后，強度降低的幅度大為減少，當溫度升至1000℃以后，由于產(chǎn)生燒結(jié)現(xiàn)象，強度重新提高。

　　試驗結(jié)果還表明，隨著溫度的升高，輕質(zhì)隔熱澆注料抗折強度的降低幅度遠大于耐壓強度的降低幅度。
