高鋁質耐火材料因具有高溫強度高，耐磨性好、抗震、抗化學侵蝕等特性，尤其在小型水泥窯中得到了廣泛的應用。為了更好地發揮高鋁磚的優良也行，提高其使用壽命，就必須在原料顆粒級配、結合劑的加入量、機壓成型及燒成制度方面采取有力措施。

  1  原料

     提高原料純度是提高高鋁制品性能的途徑之一，隨著AL2O3含量的提高，高鋁制品中的主要晶相莫來石和剛玉的數量增加，玻璃相相應低減少，制品的耐火性能則隨之提高，同時要控制原料中的雜質鐵及其它堿性氧化物（RO、R2O）等的量，因這些雜質都屬于低熔物，如果其含量大則必然導致制品高溫性能下降。

     根據理論和實踐鄭州駒達耐火材料有限公司www.shaofuwang.cn，采用一、二等高鋁礬土加入少量軟質粘土，能制得荷重軟化溫度和耐壓強度均較高的制品，并能提高制品的成型和燒結性能。原料技術指標如下表1：

2 配料

       在顆粒級配中，粗顆粒起骨架作用，保證制品的高溫強度，耐火材料最大粒徑與顆粒級配合良好，將使制品獲得較好的密實性和高溫性能。

        細粉部分其填充空隙的作用，使其對粗顆粒進行包裹和粘附，細粉部分包括熟料細粉和粘土細粉，同粗顆粒相比，細粉只有較高的比表面積，且晶體結構不規整、活性大，易于結合劑作用直接影響制品的各種性能。

        結合劑采用軟質粘土和紙漿廢液，有利于成型。根據最緊密堆積原理，采用“兩頭大、中間小”的配料原則，為提高制品的高溫強度及高耐磨性，故適當增加粗細顆粒加入量。

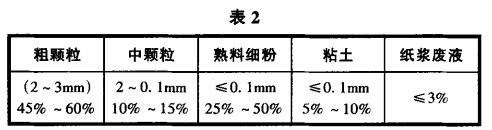

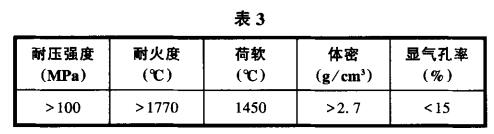

        根據實際情況采用表2中的級配制品可達到表3的技術指標：

3 混料

        混煉的目的就是使不均勻物料的成分和顆粒度均勻化，促進顆粒接觸和塑化，排除氣體，有利于成型和提高燒結性能。

         如果混煉不均，細粉和粗顆粒之間分布不均，空氣排不出來，成型時極易造成大量層裂，同時在制品燒制過程中，其物理化學反應也存在不均勻性，而使制品內裂，高溫性能下降。

4  成型

         制品的體積密度大小直接影響著其高溫強度和耐磨性。根據制品理化性能要求的指標，采用半干法成型，成型水分要求：4.5%~4.8%，試驗證明水分低于和高于這個范圍，容易引起成型困難和層裂，壓力機采用630噸壓力機，噸位太低的壓力機不易生產出高密度高鋁磚，且極易損壞壓力機。

5  燒成

半成品經干燥后，即可裝窯燒成，燒成時的物理—化學反應主要有：

a  結合粘土的脫水分解并莫來石化過程：

b  熟料中未完成的二次莫來石化反應繼續進行

C  結合粘土莫來石化后剩余的SiO2與剛玉作用形成二次莫來石，并伴有體積膨脹：

d  在高溫液相作用下，壞體燒結，同時促進剛玉莫來石的重結晶作用。

        根據以上基本反應和所采用原料特性，采取如下的燒成制度：裝窯、銀制品燒成溫度接近于其高溫荷重軟化溫度，裝窯車時碼垛不能過高，高度為500mm~700mm。高密度磚應碼在上層，用倒焰窯燒成時，需用硅磚搭架。

        燒成600℃以下時，升溫速度慢些，以避免水分排出過快而引起開裂。

        中溫階段的升溫速度對制品質量影響不大，關鍵在于最高燒成溫度和在該溫度下的保溫時間的長短，用隧道窯燒成時，高溫帶1500℃~1600℃時間20小時左右。

        另外，為使剛玉和莫來石重結晶作用充分進行并消除黑心，在用倒焰窯燒成時，在高溫階段采用還原性火焰，然后在保溫及緩冷階段用弱氧化性火焰，保持冷卻到1200℃左右，有利于液相中的微小晶粒長大，應用隧道窯燒成時，高溫帶用弱氧化火焰教師已。

采用以上措施后，不僅使高鋁磚的常溫和高溫性能得到了改善和提高，而且還大大提高了制品的合格率。
