耐火澆注料施工是采用振動方法進(jìn)行的，是應(yīng)用最多的，其中也包括干式振動料的施工。
（一）施工準(zhǔn)備
按照設(shè)計(jì)尺寸要求，驗(yàn)收前道工序的施工質(zhì)量，并清理現(xiàn)場。將強(qiáng)制式攪拌機(jī)、插入式振動器（振動棒）和手推車等機(jī)具，運(yùn)到現(xiàn)場，安裝就位，試運(yùn)轉(zhuǎn)正常，應(yīng)當(dāng)指出，攪拌機(jī)必須強(qiáng)制式的，振動棒應(yīng)采用高頻率的，且要有足夠的備件。
模板應(yīng)有足夠的強(qiáng)度和剛度、及時(shí)運(yùn)至現(xiàn)場：照明電源接通潔凈水接通倒攪拌機(jī)前。
耐火澆注料一般為袋裝，錨固磚、連接件、隔熱耐火磚、硅鈣板、耐火纖維氈、石棉板、耐火粘土磚和燒嘴磚等材料，應(yīng)按要求隨時(shí)運(yùn)到現(xiàn)場。
當(dāng)采用化學(xué)結(jié)合劑時(shí)，其濃度或密度應(yīng)預(yù)先調(diào)整好，運(yùn)至現(xiàn)場待用。使用前，應(yīng)重新攪拌均勻。
（二）施工配合比的驗(yàn)證
袋裝的耐火澆注料及其外加劑（物）等，在施工前，應(yīng)根據(jù)設(shè)計(jì)圖紙要求或生產(chǎn)廠家說明書，進(jìn)行取樣試配，并檢驗(yàn)主要性能。當(dāng)耐火澆注料達(dá)不到設(shè)計(jì)要求時(shí)，應(yīng)及早更換材料，絕不可馬虎。因此，該項(xiàng)工作十分重要，從采購耐火澆注料時(shí)起，就要注意其性能指標(biāo)。合格的產(chǎn)品，再根據(jù)現(xiàn)場條件和材料的存放時(shí)間，作現(xiàn)場施工配合比。
（三）隔熱層的砌筑和支模
對耐火澆注料振動施工來說，該項(xiàng)工作也屬于施工準(zhǔn)備
耐火澆注料爐墻施工前，首先鋪設(shè)石棉板、硅鈣板和耐火纖維氈等，安裝金屬連接件，放置錨固磚:第二，砌筑隔熱耐火磚或澆灌輕質(zhì)耐火澆注料：第三，支設(shè)模板。模板工作面先涂油或貼紙，在靠緊錨固磚工作斷面，做好支撐，每次支設(shè)模板高度為600~1000mm，以方便上料和振動成型。遇有胎膜時(shí)，先支胎膜再支設(shè)模板。隔熱層表面應(yīng)貼鋪塑料薄膜，以防其吸水，影響澆注料的性能。
爐墻較高時(shí)，隔熱層的砌筑，也應(yīng)分層進(jìn)行，以防澆注料振動時(shí)，造成隔熱層的傾倒。
耐火澆注料爐頂施工時(shí)，按設(shè)計(jì)尺寸的要求，先將整個(gè)模板支設(shè)牢固，然后涂油：再將吊掛磚用金屬連接吊掛在吊梁上，有的連接件需用木楔將吊掛磚固定，有的則無須固定。吊掛磚應(yīng)與爐襯工作面垂直安置，其底端面與模板面的間距為0~10mm，其中60%以上的吊掛磚端面應(yīng)與模板面接觸。當(dāng)其間距大于10mm時(shí)，應(yīng)調(diào)整金屬連接件，使之符合要求。遇有孔洞時(shí)，其胎膜也應(yīng)安裝牢固，然后再支設(shè)模板。
（四）混煉
混煉應(yīng)采用強(qiáng)制式攪拌機(jī)，料量較少時(shí)，也可人工拌料。耐火澆注料的品種不同，混煉也有一定的區(qū)別：袋裝料或耐火骨料和水泥等，其允許誤差為±1.0%，外加物允許誤差為±0.5%，水和液體結(jié)合劑允許誤差為±0.5%，外加劑用量必須準(zhǔn)確無誤：各種原材料稱量后倒入攪拌機(jī)中，不得遺漏，也不得多加。
水泥類、粘土結(jié)合和低水泥系類等耐火澆注料的混煉，首先將袋裝料、外加劑和外加物等干狀散料，倒進(jìn)攪拌機(jī)中干混1.0min，均勻后方可加水濕拌3~5min，廖瑟均一后方可出料。然后運(yùn)到掌子面，開始布料。
（五）振動成型

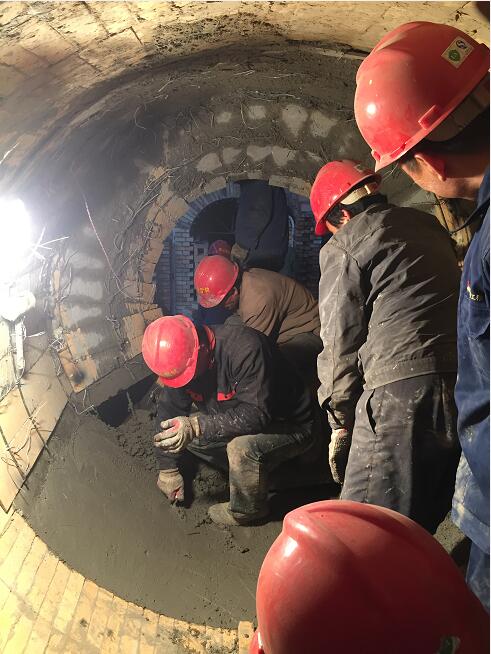

拌合料應(yīng)及時(shí)運(yùn)到施工現(xiàn)場，澆灌爐底時(shí)，鋪料厚度為200mm左右，然后用平板振動器振動。如果用振動棒振動，鋪料厚度為200~400mm。施工爐墻時(shí)，從一端或留膨脹縫處布料，鋪料厚度為300~400mm。布料后，應(yīng)立即用振動棒振動，且應(yīng)邊布料邊振動，連續(xù)施工。模板也應(yīng)該連續(xù)支設(shè)。遇有膨脹縫時(shí)，要加膨脹縫材料，并應(yīng)保持設(shè)計(jì)要求的狀態(tài)。
振動成型時(shí)，采用平板振動器應(yīng)連續(xù)不斷的移動，且平板邊緣應(yīng)重疊，以防止漏振：采用振動棒時(shí)，應(yīng)緩慢插入料層、連續(xù)移動和緩慢拔出，以防留下孔洞和漏振。振動棒不得碰撞模板、錨固件和隔熱層。振動棒最好離模板和墻遠(yuǎn)點(diǎn)，以80~120mm為宜。襯體一般需連續(xù)振動兩遍以上，直至表面返漿、排氣較少和不沉降為止。
耐火澆注料襯體全部施工完成并已初凝有強(qiáng)度時(shí)，即可拆模，清理現(xiàn)場。同時(shí)，按耐火澆注料的品種要求，進(jìn)行養(yǎng)護(hù)。
