濺渣護(hù)爐技術(shù)已在轉(zhuǎn)爐上全面推廣，取得顯著的經(jīng)濟(jì)效益。但是，轉(zhuǎn)爐裝料側(cè)、爐底側(cè)及出鋼口附近，因使用條件苛刻，極易超前損毀，嚴(yán)重制約其爐齡的提高。為此便開發(fā)了新型補(bǔ)爐料。該料特點(diǎn)是投擲到爐襯上，能自由攤平，與爐襯黏結(jié)好、易燒結(jié)，使用壽命為10~50次。新型補(bǔ)爐料也稱作快速燒結(jié)投補(bǔ)料、熱態(tài)修補(bǔ)料和熱態(tài)自流修補(bǔ)料等。

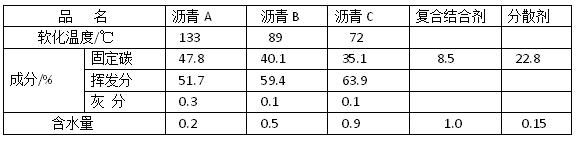

     新型補(bǔ)爐料的原材料主要有電熔鎂砂、燒結(jié)鎂砂和制磚鎂砂等，臨界粒徑有18mm、10mm和8mm的，一般采用連續(xù)四級顆粒級配，骨粉料質(zhì)量比約為7:3：結(jié)合劑主要用瀝青和酚醛樹脂等，并加分散劑和其他外加劑。（下表I）為新型補(bǔ)爐料用結(jié)合劑和分散劑的性能。

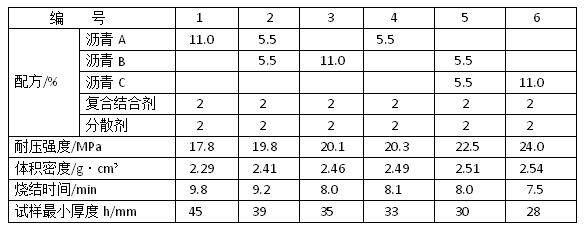

     采用MgO≥95%的燒結(jié)鎂砂作 ＞1.0mm的骨料，＜1.0mm的用MgO＞96%的電熔鎂砂，顆粒級配：8~1mm，40%： 1~0mm，45%。用不同結(jié)合劑配制的材料配方和性能，(下表II)。表中燒結(jié)時(shí)間系指將拌和料裝進(jìn)φ 50mm X50mm的金屬膜中并放進(jìn)1100℃爐內(nèi)至不冒黑煙的時(shí)間。待試樣冷卻后切開并觀察燒結(jié)出現(xiàn)的凹形狀態(tài)，并測量其最小厚度h：鋪展性是將耐熱鋼板加熱1000℃，10min后，把成球狀的拌合料放到鋼板上不冒黑煙時(shí)，測其料的長L(最大)、寬B（最小）和高H：體積密度和耐壓強(qiáng)度系將拌合料裝進(jìn)φ 50mmX50mm的金屬莫衷自然堆積。在1000℃電爐內(nèi)埋炭燒結(jié)50min 后測定體積密度：在1400℃電爐內(nèi)埋炭燒結(jié)2h后測耐壓強(qiáng)度。鎂質(zhì)料未85%

    從表中看出，在鎂砂為85%、復(fù)合結(jié)合劑和分散劑分別為2%時(shí)，隨著瀝青軟化溫度的降低，補(bǔ)爐料的體積密度和耐壓強(qiáng)度逐漸增加，燒結(jié)時(shí)間縮短，鋪展性增大。這些特性對補(bǔ)爐料是有利的：試樣最小厚度也隨瀝青軟化溫度的降低而減小，這是不利的。因?yàn)樵摮叽绱蠹囱a(bǔ)料層厚，有利于抗熔渣侵蝕和提高使用壽命，如編號1。編號1的其他性能不好，也影響使用：編號6的其他性能好，但其最小厚度小，也是不利的。同時(shí)，軟化溫度低的瀝青，能較快的熔化并迅速形成致密炭化映客，阻礙了內(nèi)部瀝青揮發(fā)分的排除。該瀝青揮發(fā)分比較多，排除不暢，使補(bǔ)爐料形成夾層或貫通氣孔，將嚴(yán)重影響使用。綜合而言，編號4和編號5的補(bǔ)爐料較好。如果不考慮氣孔和夾層的影響，應(yīng)盡量采用軟化溫度低的瀝青做結(jié)合劑，配制新型補(bǔ)爐料。
